EMC测试中的浪涌抗扰度怎么测?

浏览次数: | 2020-01-15 11:21

      亿博是专业的EMC认证机构,拥有资质认可EMC测试实验室,有产品想办理EMC认证可以咨询我们,服务热线:138-2432-8299


  按照IEC61000-4-5(GB/T17626.5)标准的要求,要能分别模拟在电源线上和通信线路上的雷击浪涌试验。由于线路的阻抗不一样,浪涌在这两种线路上的波形也不一样,要分别模拟。

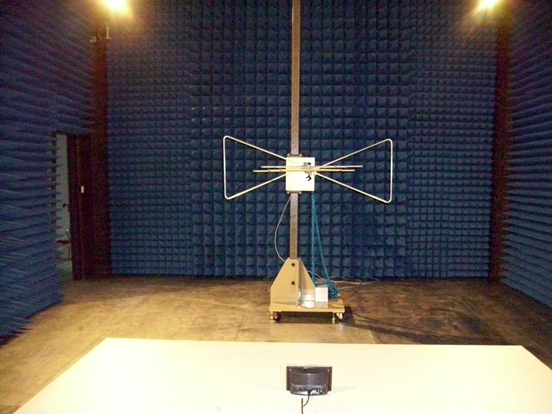

EMC测试

  (1)主要用于电源线路试验的1.2/50μs(电压波)和8/20μs(电流波)的综合波发生器

  对试验发生器的基本性能要求是:

  开路电压波:1.2/50μs;

  短路电流波:8/20μs。

  开路输出电压(峰值):0.5kV~4kV

  短路输出电流(峰值):0.25kA~2kA

  发生器内阻:2Ω(可附加电阻10或40Ω,以便形成12或42Ω的发生器内阻)

  浪涌输出极性:正/负

  浪涌移相范围:0°~360°

  最大重复率:至少每分钟1次

  (2)用于通信线路试验的10/700μs浪涌电压发生器

  发生器的基本性能要求是:

  开路峰值输出电压(峰值):0.5kV~4kV

  动态内阻:40Ω

  输出极性:正/负

  四.试验方法:

  由于浪涌试验的电压和电流波形相对较缓,因此对试验室的配置比较简单。对于电源线上的试验,都是通过耦合去耦网络来完成的。图10给出了单相电路的试验线路。对于通信线路上的试验,则和被试电路有关,不一一列出。

  试验中要注意以下几点:

  1.试验前务必按照制造商的要求加接保护措施。

  2.试验速率每分种1次,不宜太快,以便给保护器件有一个性能恢复的过程。事实上,自然界的雷击现象和开关站大型开关的切换也不可能有非常高的重复率现象存在。

  3.试验,一般正/负极性各做5次。

  4.试验电压要由低到高逐渐升高,避免试品由于伏安非线性特性出现的假象。另外,要注意试验电压不要超出产品标准的要求,以免带来不必要的损坏。
